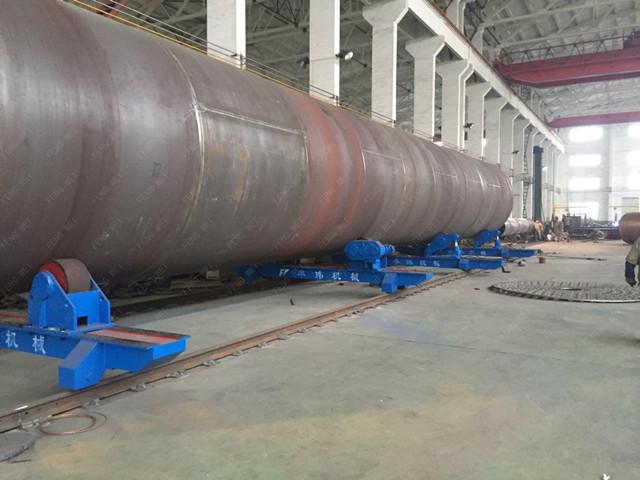

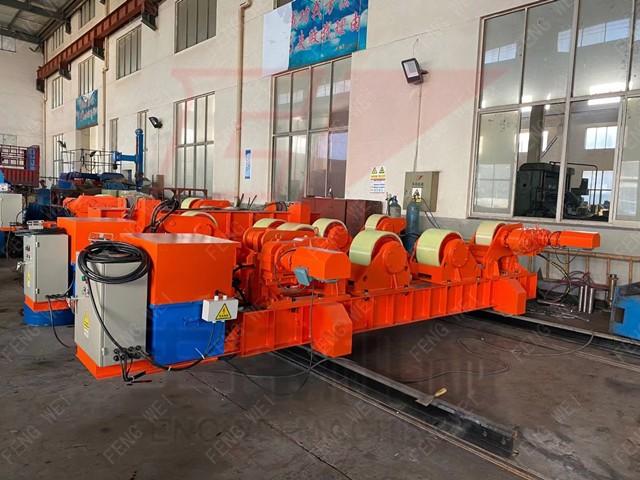

臺車行走機構：

滾輪架采用臺車行走¹，主要是根據工件的長度來調整相鄰滾輪架之間的距離。同時，滾輪架底座下方設有卡軌座，通過側面的螺釘可以把滾輪架穩定的固定在軌道上²。從而有效防止側滑側滾，保證工作安全。

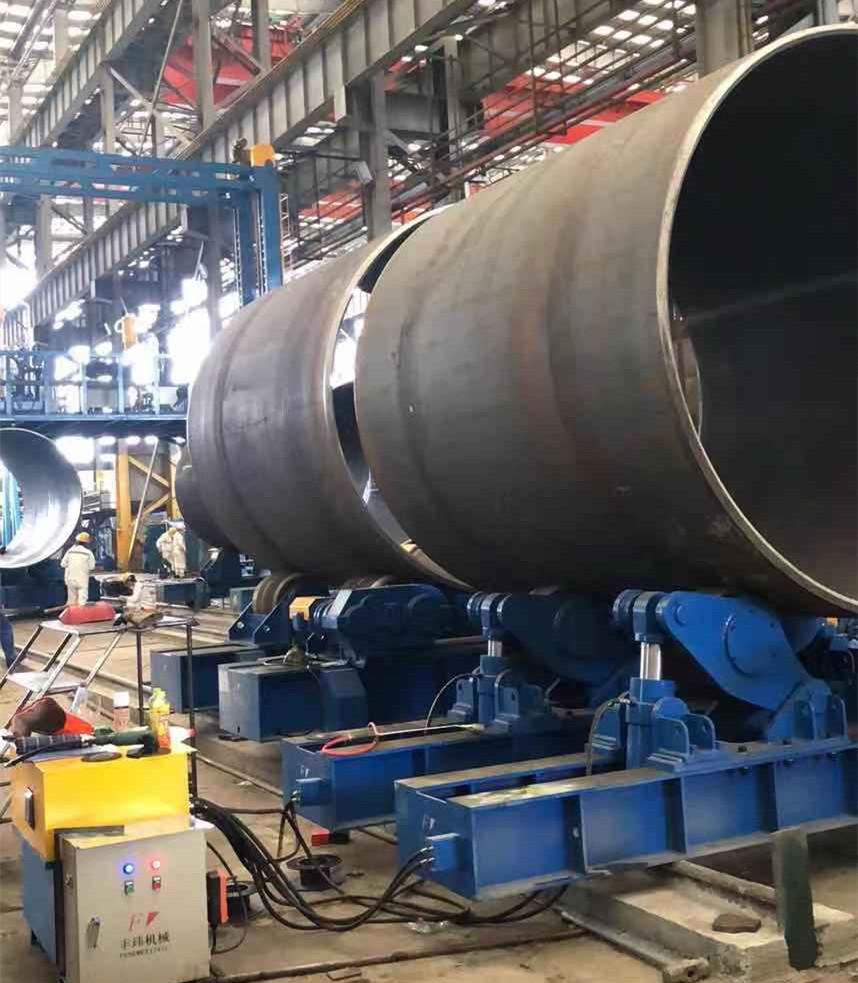

可調式滾輪架結構：

滾輪架為可調式滾輪架結構，可根據工件直徑的不同，移動滾輪組，調節滾輪中心距³，通過螺栓固定輪架，適應工件直徑的變化（如下圖）。

液壓系統：

液壓系統由2臺相同的從動架組成。每臺從動滾輪架配有2套液壓缸驅動滾輪組件的系統。泵站安裝在滾輪架上，可隨滾輪架移動。液壓缸采用垂直頂升移動，調節滾輪組的中心距，從而使工件可以做上、下，左、右移動，達到組對工件的作用，每只液壓缸均能單獨操作（如下圖）。
